Um divisor de tensão é nada mais, nada menos que um circuito em que se obtém uma tensão de saída que é uma fracção da entrada.
Neste exemplo a tensão de entrada é 3Volt e a tensão de saída, obtida pelo divisor de tensão é 1,5Volt.
A imagem mostra como o circuito é feito.
Neste circuito são utilizadas duas resistências de 1K ligadas em série. No intervalo destas é obtida a tensão de saída, 1,5Volt.
Quando as resistências são iguais a fómula é:
Vsaída = 0,5 * Ventrada
Caso as resistências sejam diferentes, então, a fórmula é diferente:

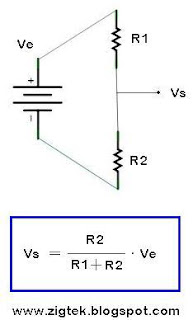

Na imagem temos Ve como tensão de entrada e Vs como tensão de saída.
R1 e R2 são resistências de valores diferentes.
